Trabajo Fin de Máster

Optimización de Hiperparámetros OCR con Ray Tune para Documentos Académicos en Español

Sergio Jiménez Jiménez
Director: Javier Rodrigo Villazón Terrazas
Máster Universitario en Inteligencia Artificial
2025

Agenda

Motivación y planteamiento del problema

Objetivos y estado del arte

Metodología y arquitectura

Resultados experimentales

Conclusiones y trabajo futuro

Motivación

La digitalización documental es una necesidad estratégica para organizaciones
OCR como puente entre el mundo físico y digital
Documentos en español: caracteres especiales ausentes en conjuntos de entrenamiento internacionales
Modelos preentrenados: rendimiento subóptimo fuera de benchmarks estándar
Fine-tuning requiere infraestructura costosa y datos etiquetados

Errores típicos en español

Original	OCR	Error
más	mas	Pérdida de acento
año	ano	Pérdida de eñe
¿Cómo	Como	Signos especiales
titulación	titulacióon	Duplicación

Planteamiento del Problema

    ¿Es posible mejorar significativamente el rendimiento de modelos OCR preentrenados para documentos en español mediante la optimización sistemática de hiperparámetros, sin requerir fine-tuning?


Datos

Miles de imágenes etiquetadas

Subconjunto de validación

Hardware

GPU alta memoria (>16 GB)

CPU / GPU consumo

Tiempo

Días / semanas

Minutos / horas

Expertise

Alto (ML avanzado)

Bajo-medio

Riesgo

Sobreajuste, catastrófico

Limitado, reversible

Objetivos

    Objetivo general: Optimizar PaddleOCR para documentos académicos en español alcanzando un CER < 2% sin fine-tuning del modelo base.


OE1: Comparar tres motores OCR open-source (EasyOCR, PaddleOCR, DocTR)
OE2: Preparar dataset de evaluación de 45 páginas con ground truth
OE3: Identificar hiperparámetros críticos mediante análisis de correlación
OE4: Ejecutar 64 trials de optimización con Ray Tune + Optuna
OE5: Validar la configuración optimizada frente al baseline

Estado del Arte: Motores OCR

EasyOCR

JaidedAI

CRAFT + CRNN

80+ idiomas
Fácil de usar
Baja configurabilidad

PaddleOCR

Baidu / PaddlePaddle

DB + SVTR (PP-OCRv5)

Alta configurabilidad
Pipeline modular
Soporte español dedicado

DocTR

Mindee

DB/LinkNet + CRNN/SAR

TF y PyTorch
Soporte español limitado
Rápido en inferencia

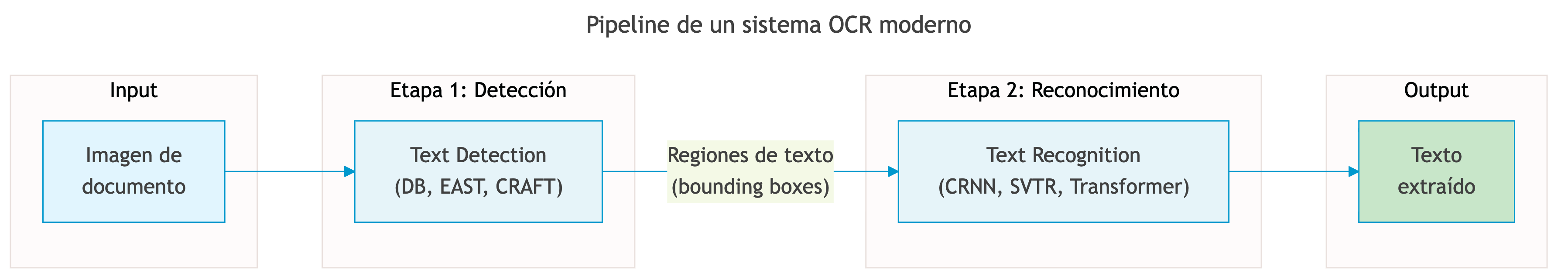

Pipeline de un sistema OCR moderno

Metodología: 5 Fases

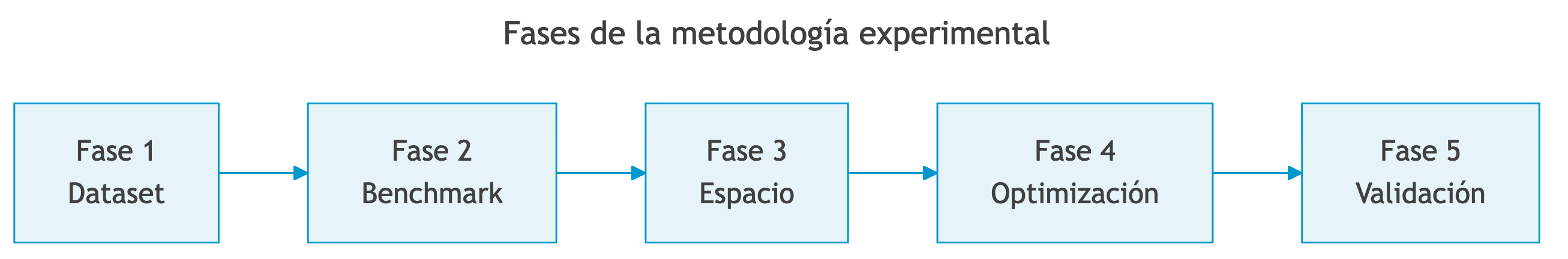

Fases de la metodología experimental

Preparación del dataset
PDF → 300 DPI + GT

Benchmark comparativo
3 motores, CER/WER

Espacio de búsqueda
7 hiperparámetros

Optimización
64 trials, TPE

Validación
45 páginas completas

Arquitectura: Microservicios Docker

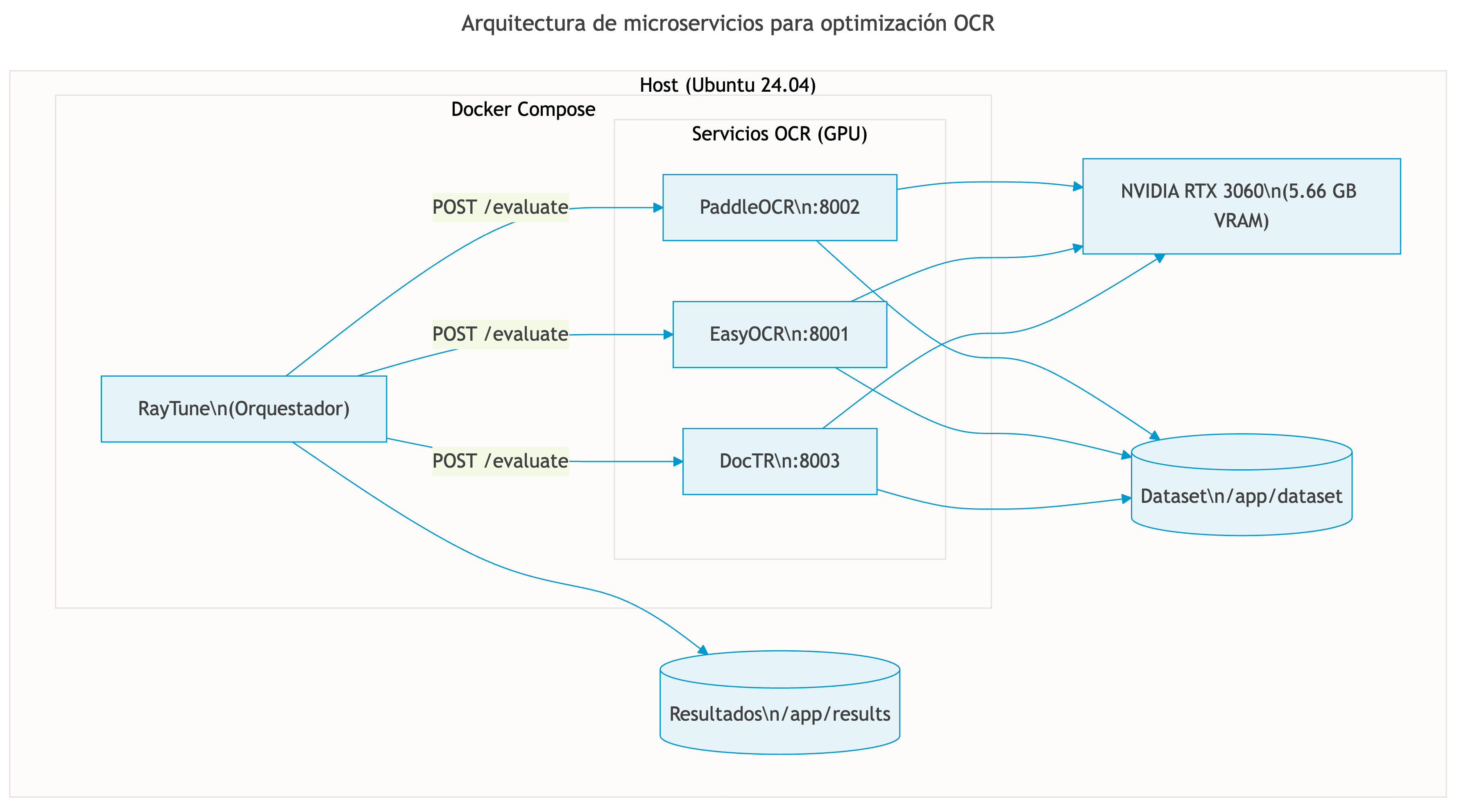

Arquitectura de microservicios para optimización OCR

Contenedor Ray Tune: Orquestador de trials (Optuna TPE)
Contenedor OCR: PaddleOCR con acceso GPU
Comunicación: REST API (HTTP POST /evaluate)
Respuesta: JSON {CER, WER, TIME}
Docker Compose: Despliegue reproducible

        Hardware:

        RTX 3060 Laptop (5.66 GB VRAM)

        AMD Ryzen 7 5800H

        16 GB DDR4 | Ubuntu 24.04

Espacio de Búsqueda: 7 Hiperparámetros

Parámetro	Tipo	Rango
`textline_orientation`	Booleano	True / False
`use_doc_orientation_classify`	Booleano	True / False
`use_doc_unwarping`	Booleano	True / False
`text_det_thresh`	Continuo	[0.01, 0.50]
`text_det_box_thresh`	Continuo	[0.01, 0.90]
`text_rec_score_thresh`	Continuo	[0.01, 0.99]
`text_det_unclip_ratio`	Fijo	0.0

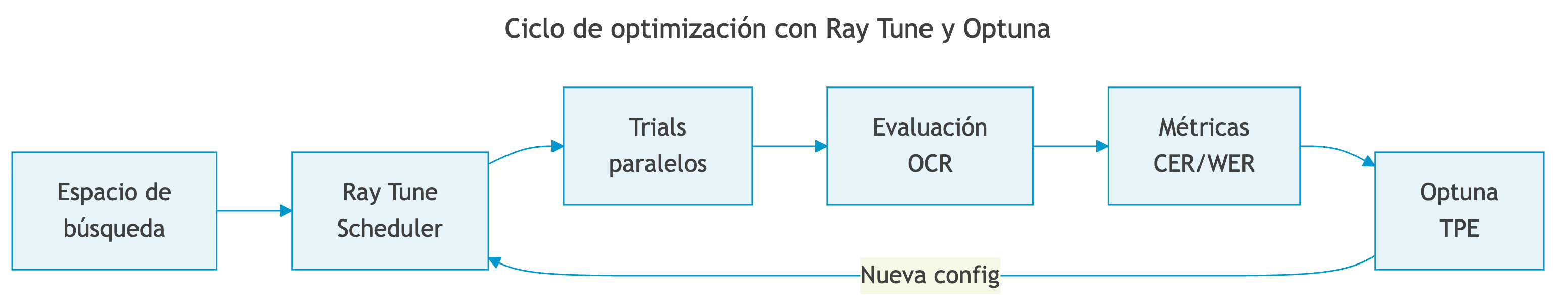

Ciclo de optimización con Ray Tune y Optuna

        Algoritmo: TPE (Tree-structured Parzen Estimator)

        Trials: 64 | Concurrencia: 2 workers

        Métrica: Minimizar CER

Resultados: Benchmark Comparativo

Motor	CER	WER	s/pág	VRAM
EasyOCR	11.23%	36.36%	1.88	~2 GB
PaddleOCR	7.76%	11.62%	0.58	0.06 GB
DocTR	12.06%	42.01%	0.50	~1 GB

        PaddleOCR seleccionado: Mejor CER (7.76%) con el menor consumo de VRAM (0.06 GB) y alta configurabilidad.


Resultados: 64 Trials de Optimización

0.79%

Mejor CER (Trial #1)

0.87%

Mediana CER

7.30%

Peor CER

67.2%

Trials con CER < 2%

        0 fallos en 64 trials

        Tiempo total: ~5 minutos (GPU)

Hallazgo Clave: `textline_orientation`

-63.2%

Reducción en CER

Un único parámetro booleano tiene mayor impacto que todos los umbrales numéricos combinados
Decisiones arquitecturales > ajustes numéricos finos
Crítico para documentos con layouts complejos (índices, listas, encabezados)
52 de 64 trials (81%) lo activaron automáticamente (Optuna aprendió rápido)

Análisis de Hiperparámetros

Correlación Pearson con CER

Importancia de Hiperparámetros

    Insight: use_doc_unwarping (+0.88) es perjudicial en PDFs digitales (añade procesamiento innecesario). Los parámetros booleanos (arquitecturales) dominan sobre los umbrales numéricos.


Validación: Baseline vs Optimizado

Métrica	Baseline	Optimizado	Mejora
CER (45 pág)	8.85%	7.72%	-12.8%
WER (45 pág)	13.05%	11.40%	-12.6%
CER (mejor trial, 5 pág)	7.76%	0.79%	-89.8%

        Nota: La diferencia entre el mejor trial (0.79%) y la validación completa (7.72%) evidencia sobreajuste al subconjunto de 5 páginas usado en la optimización. Un subconjunto más amplio (15-20 páginas) mejoraría la generalización.


Aceleración GPU

82x

Factor de aceleración

0.84 s

GPU: segundos por página

69.4 s

CPU: segundos por página

        64 trials × 5 páginas:

        CPU: ~6.2 horas

        GPU: ~5 minutos

Configuración Óptima

        config_optimizada = {

          "textline_orientation": True,  # CRÍTICO

          "use_doc_orientation_classify": True,

          "use_doc_unwarping": False,  # Innecesario

          "text_det_thresh": 0.0462,

          "text_det_box_thresh": 0.4862,

          "text_det_unclip_ratio": 0.0,

          "text_rec_score_thresh": 0.5658,

        }

Insights clave

textline_orientation = True: Parámetro más impactante (-63.2% CER)
use_doc_unwarping = False: Procesamiento innecesario para PDFs digitales
text_det_thresh bajo: Captura más regiones de texto, reduce omisiones
Parámetros booleanos dominan sobre umbrales numéricos

        Esta configuración es directamente aplicable a otros documentos académicos en español con layouts similares.


Conclusiones

Contribuciones

Metodología reproducible para optimización de hiperparámetros OCR con código abierto

Análisis sistemático de hiperparámetros PaddleOCR con correlaciones Pearson

Configuración validada para documentos académicos en español (CER 0.79%)

Infraestructura dockerizada reproducible con imágenes públicas

Limitaciones

Un único tipo de documento (académico UNIR)

Corpus modesto (45 páginas)

Sobreajuste al subconjunto de optimización (5 páginas)

text_det_unclip_ratio no explorado

Líneas de Trabajo Futuro

Extensiones inmediatas

Validación cruzada en otros tipos de documentos (facturas, formularios, manuscritos)
Subconjunto de optimización más amplio (15-20 páginas)
Exploración de text_det_unclip_ratio

Líneas de investigación

Transfer learning de hiperparámetros entre dominios
Optimización multi-objetivo (CER + WER + velocidad)
Comparación rigurosa HPO vs fine-tuning

Aplicaciones prácticas

Herramienta de configuración automática por tipo de documento
Integración en pipelines de producción
Benchmark público de OCR en español

Gracias

Preguntas?

Sergio Jiménez Jiménez
Máster Universitario en Inteligencia Artificial
Universidad Internacional de La Rioja (UNIR) | 2025
